Металлическая бытовка без дна — это спецверсия блок-контейнера, у которой полностью отсутствует заводской напольный пирог: доски, OSB, черновой металл и линолеум. За 20 лет работы в строительном секторе я сталкивался с сотнями нетиповых инженерных задач. Главный вывод: когда нужно срочно закрыть узел, выходящий прямо из земли или намертво прикрученный к бетону, классический вагончик бесполезен. Вы не просунете под работающий генератор или магистральную трубу деревянный пол. Здесь работает только жесткий пространственный металлический купол. Конструктивно это прочный защитный колпак из профнастила или сэндвич-панелей, который опускается сверху на объект с помощью крана-манипулятора.
Что такое бытовка без дна и в чем её ключевое отличие
Дна нет. Совсем. Зачем? Объясняю на пальцах.
Стандартный блок-контейнер опирается на нижнюю раму с лагами, держит весовую нагрузку людей и мебели. Бытовка без пола решает противоположную задачу. Она не несёт нагрузку «изнутри на пол». Она защищает оборудование от внешней среды. Это мобильный кожух. Жесткая пространственная коробка с крышей и стенами, но со сквозным проемом снизу.
Важно понимать, что модули без дна производятся на базе тех же технологий, что и классические тяжелые укрытия. За основу берется стандартный металлический блок-контейнер, из чертежей которого инженеры исключают напольные лаги, перераспределяя всю несущую нагрузку на усиленные вертикальные стойки и модифицированный нижний пояс.
Инженерная схема распределения нагрузок в блок-контейнере без напольного покрытия.
Главное отличие — свободный монтаж «накрывным» способом. Вы не трогаете сам объект. Не демонтируете агрегат. Не отключаете коммуникации. Модуль просто нависает сверху, опираясь металлическим периметром на грунт, дорожные плиты или фундаментный ростверк.
Основные сферы применения металлических укрытий без пола
1. Обслуживание теплотрасс, водоканалов и технологических люков
Аварийные службы ТЭК и Водоканала знают эту проблему. Рвется магистраль. Бригада вскрывает грунт, открывает технологический люк. На улице — минус 25°C, метель, снег засыпает котлован. Сварка в таких условиях запрещена технологией.

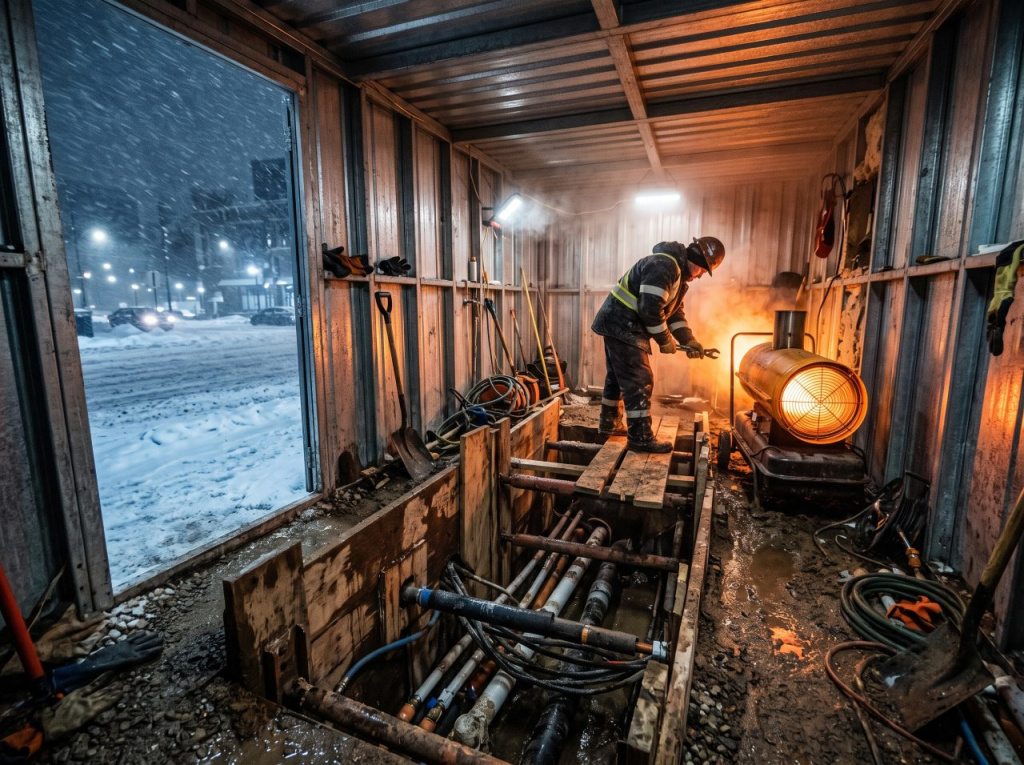

Мобильный защитный кожух позволяет проводить сварочные работы на теплотрассах при любых отрицательных температурах.
Спасет бытовка на люк. Манипулятор сгружает укрытие для теплотрассы прямо над раскопом. Внутри сухо. Тепловые пушки моментально поднимают температуру до плюс 15°C. Людей не морозит ветром. Сварщики спокойно стыкуют трубы. Ремонт завершен? Модуль подняли за петли, перевезли на следующий аварийный участок.
2. Защита электросетей, ВРУ и трансформаторных подстанций
Кабельные трассы выводят из земли целыми пучками. Рядом ставят вводно-распределительные устройства (ВРУ), щиты автоматики. Оставить их под открытым небом — преступление. Построить капитальное здание — дорого и долго.
Установка металлического укрытия без дна решает задачу за час. Контейнер опускают на заранее залитую бетонную ленту, оставляя кабельный ввод нетронутым. Оборудование закрыто от осадков, грязи, постороннего доступа.
3. Капотирование дизельных генераторов и компрессорных станций
Тяжелая дизель-генераторная установка (ДГУ) или винтовой компрессор стоят на собственной мощной стальной раме. Ставить такое тяжелое оборудование на стандартный деревянный пол бытовки нельзя — продавит.

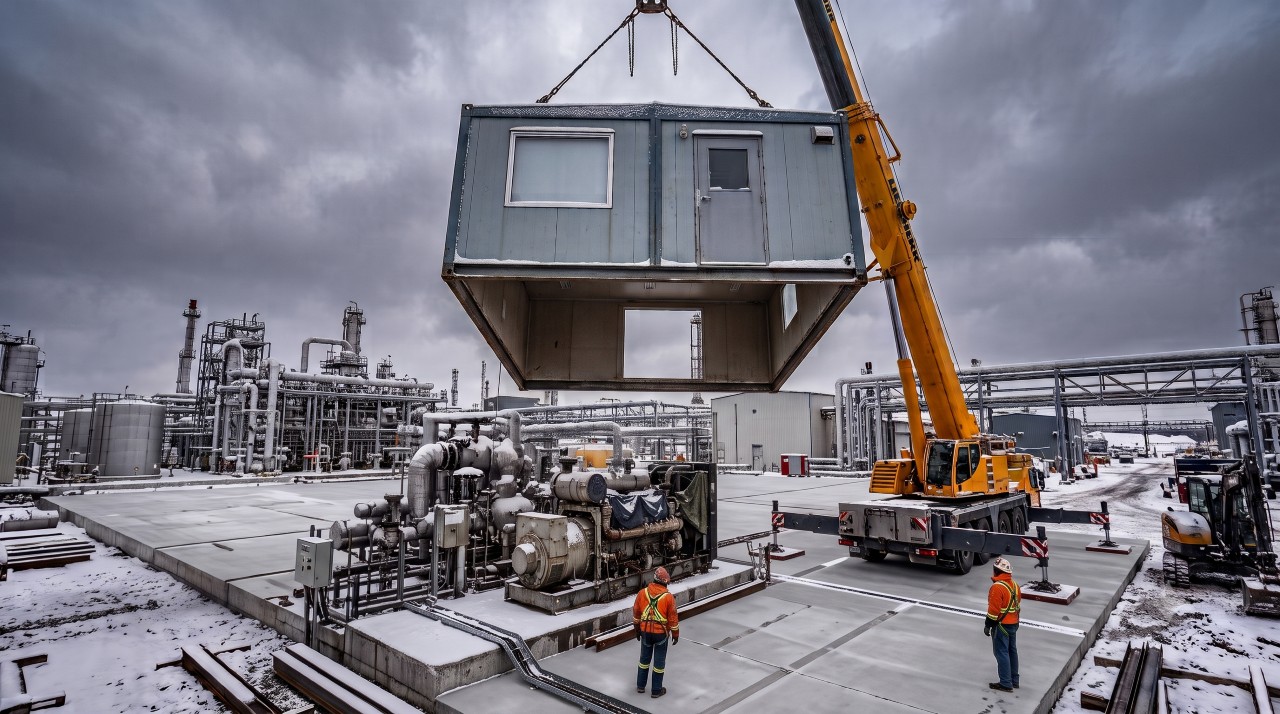

Решение — капотирование генераторов. Агрегат анкерят напрямую к бетонной плите на улице. Сверху накрывают защитным модулем. Получаем шумоизоляцию, защиту от мороза и удобную сервисную зону для механиков.
4. Насосные станции и скважинные узлы
Оголок артезианской скважины, гидроаккумуляторы, запорная арматура требуют постоянного плюса зимой. Ставить подземный кессон не всегда позволяют грунтовые воды. Поверхностный вагончик без пола, утепленный PIR-панелями или минеральной ватой, закрывает скважину от промерзания.
Конструктивные особенности блок-контейнеров без дна
Усиленный несущий каркас и нижняя обвязка
Удаление пола лишает блок-контейнер нижней диафрагмы жесткости. Стены может «повести» ромбом при подъеме. Это брак.

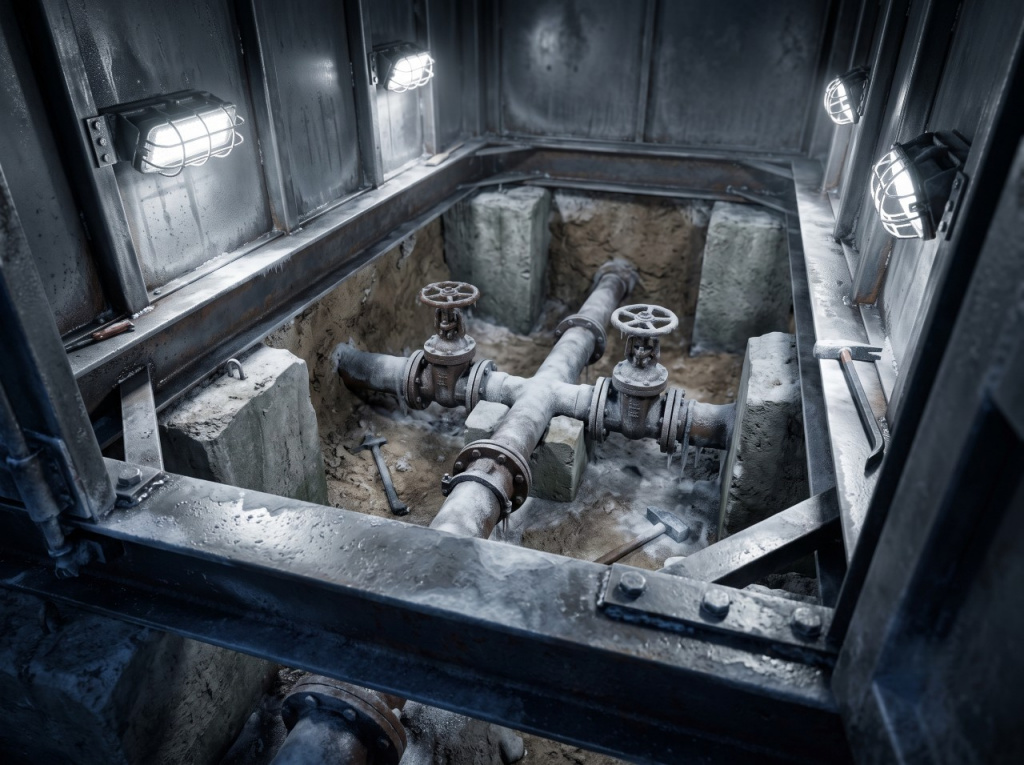

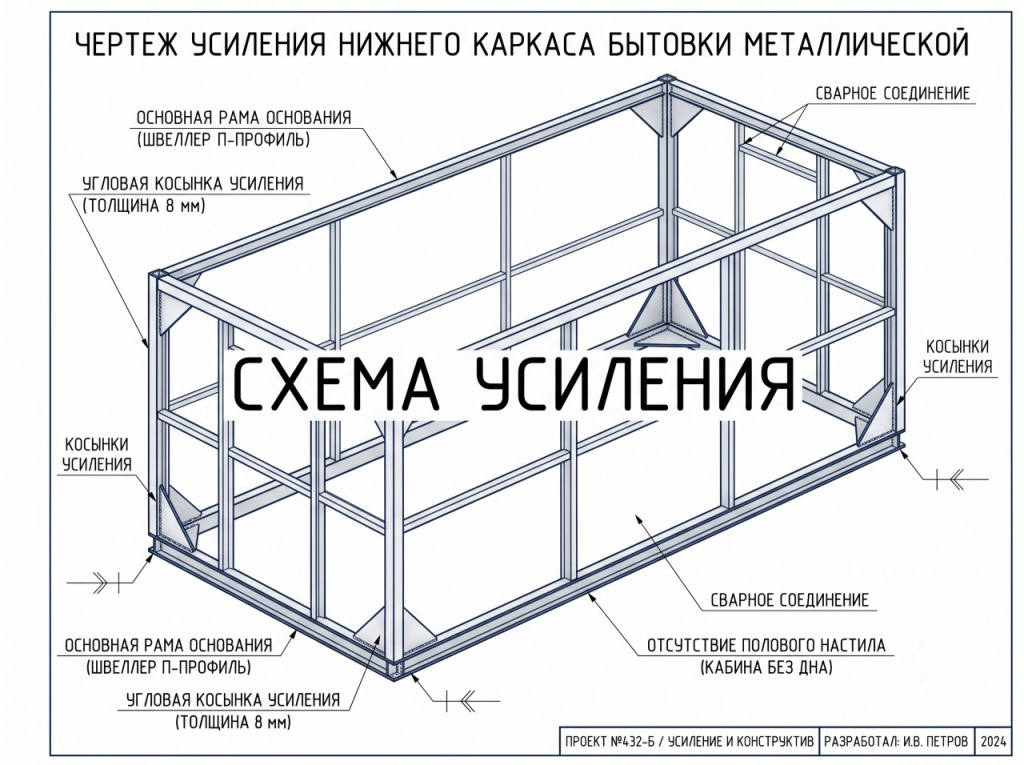

Обратите внимание: отсутствие пола компенсируется мощным нижним швеллером и диагональными укосинами.
Мы решаем проблему перерасчетом силового скелета. На рамный каркас без пола идет горячекатаный швеллер №10 или №12, а также профильная труба сечением 80х80х4 мм. Нижний периметр усиливается угловыми косынками из стали толщиной 6–8 мм. Каркас становится жестче обычного.
| Параметр каркаса | Стандартный контейнер | Блок-контейнер без дна |
| Нижняя обвязка (швеллер) | № 8–10 (100 мм) | № 10–12 (120 мм), усиленный |
| Профильная труба стоек | 60х40х2 мм | 80х60х3 мм или 80х80х4 мм |
| Диагональная жесткость | Обеспечивается лагами пола | Угловые косынки, укосины в стенах |
| Способ фиксации к базе | Собственный вес | Анкерование нижней обвязки |
Монтажные петли для оперативной погрузки и снятия краном
Обычную бытовку перевозят пару раз за жизненный цикл. Съемная бытовка для аварийных бригад переезжает каждые три дня. Верхние строповочные петли (рымы) мы привариваем напрямую к несущим стойкам через усиливающие пластины. Конструкция выдерживает многократные динамические рывки при погрузке краном-манипулятором.
Варианты обшивки и утепления (профлист / сэндвич-панели)
- Холодный вариант. Каркас обшивается профилированным листом (С-8, С-20) с оцинковкой или полимерным покрытием. Это простая антивандальная защита.
- Утепленный вариант. Используем базальтовую вату 50–100 мм с двусторонней паро- и гидроизоляцией либо трехслойные сэндвич-панели. Сэндвич выигрывает: у него нет мостиков холода, он не боится сырости от земли.
Технологические проемы, съемные крыши и люки
Оборудованию нужен сервис. Как вытащить ротор генератора или задвижку? Для этого мы проектируем:
- Съемную крышу. Верхняя крышка контейнера крепится на болтовых соединениях через уплотнитель. Кран снимает крышу — вытаскивает узлы вертикально вверх.
- Распашные торцевые ворота. Стена открывается полностью.
- Технологические технологические люки. Небольшие окна напротив точек снятия показаний приборов.
Система герметизации примыкания к грунту или фундаменту
Главная беда — щель между нижним металлом и неровной землей. Через нее дует. Внутрь течет вода.
Проблема решается двумя способами:
- Мягкая резиновая юбка (фартук). По периметру дна крепится полоса из полосовой EPDM-резины или армированного брезента. Она плотно прилегает к грунту.
- Прижимной опорный фланец. Нижняя обвязка имеет отверстия под анкеры. Контейнер ставится на бетонную ленту через ленточный уплотнитель (типа Вилатерм) и притягивается анкерами.
Виды металлоконструкций без дна
Временные (мобильные) укрытия для аварийно-ремонтных бригад
Легкие, прочные, компактные. Задача — быстрый заброс на объект, защита сварщиков и слесарей от непогоды, быстрая эвакуация. Чаще изготавливаются холодной сборки или с минимальным утеплением 50 мм.
Стационарные защитные модули длительной эксплуатации
Полноценный капотирующий защитный модуль. Устанавливается над трансформаторами, насосами, ДЭС на годы. Изготавливается из сэндвич-панелей 100–150 мм, имеет штатное отопление, освещение, пожарную сигнализацию и автоматические жалюзи.
Главные преимущества использования бытовок без пола
- Прямая экономия. Нет затрат на половые лаги, шпунтованную доску, утеплитель пола, гидроизоляцию, чистовое покрытие (линолеум/ЦСП). Экономия до 15–20% стоимости аналогичного закрытого контейнера.
- Мгновенный монтаж. Установка занимает 15 минут. Опустили стропы — объект закрыт.
- Нулевой порог. Любую тележку, диагностический прибор, тяжелонагруженный узел можно завезти внутрь без обустройства пандусов.
- Защита имущества. Толстая сталь, надежные замки, отсутствие окон (или защитные решетки) перекрывают доступ вандалам и грабителям.
На что обратить внимание при заказе бытовки без дна (Чек-лист)
Перед отгрузкой чертежей в производство сверьтесь с этим списком:
- Вентиляция и отвод тепла. Генераторы «задыхаются» без воздуха. Требуются приточно-вытяжные решетки с регулируемыми жалюзи. Для выхлопа дизеля закладывается гильза из нержавейки с термоизоляцией.
- Антикоррозийная защита основания. Нижний швеллер контактирует с влажной землей и снегом. Требуйте обработку основания грунт-эмалью в 2-3 слоя или горячее цинкование.
- Обслуживание. Оставьте минимум 0,8 м свободохода вокруг оборудования внутри контейнера. Механику нужен доступ с гаечным ключом.
- Пожаробезопасность. Используйте только негорючий утеплитель (минеральная базальтовая вата НГ или PIR с высокой огнестойкостью).
Заключение и заказ бытовки без дна по индивидуальным чертежам
За 20 лет практики я понял главное: не бывает универсальных строительных модулей. Защитное укрытие без дна — это точечный инструмент для инженеров, энергетиков и коммунальщиков, умеющих считать деньги и время. Вы не переплачиваете за ненужные конструктивные элементы и получаете защищенный узел за считанные часы.
ООО «Строй Содружество» проектирует и производит металлические бытовки, капоты и спецконтейнеры без пола по вашим ТЗ и чертежам. Рассчитаем нагрузки, подберем профиль рамы и варианты герметизации.
